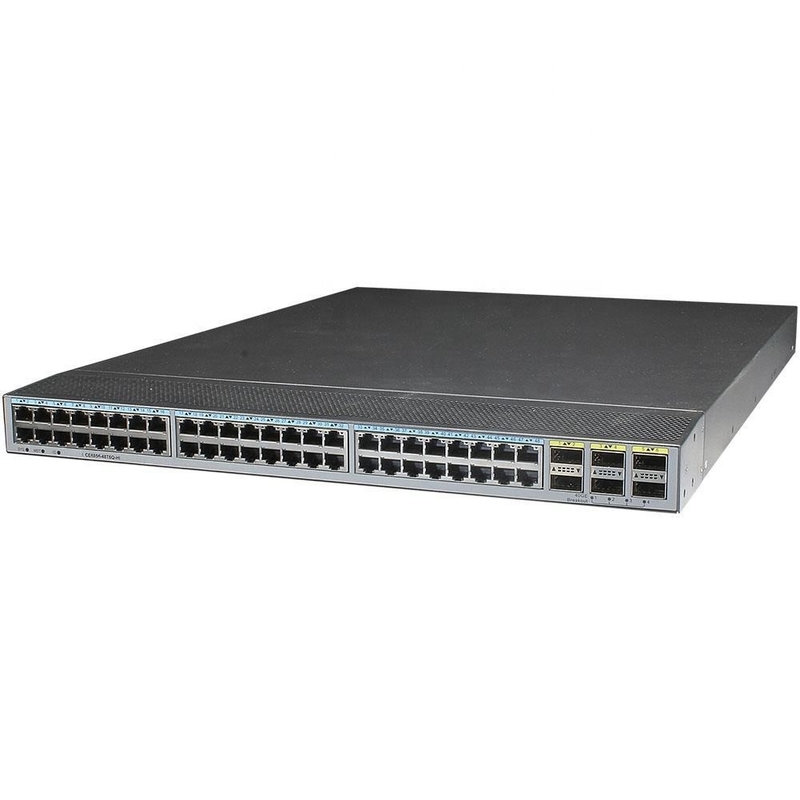

Private Mold Solutions Network Switch CE6856-48T6Q-HI Data Center Idc Switch con 48 porte

Informazioni generali

• Modello di prodotto: CE6856-48T6Q-HI
• Serie di prodotti: CloudEngine Serie 68001

Portos

• Porte elettriche Ethernet 10GBASE-T: 48 porte, tipo connettore RJ45, conformi agli standard IEEE 802.3an e IEEE 802.3az, supportano cavi rettilinei e crossover,con modalità di lavoro di 100/1000 Mbit/s e auto-sensing di 10 Gbit/s, full-duplex, e una distanza di trasmissione massima di 100 m.
• Porte ottiche Ethernet 40GE QSFP+: 6 porte, tipo di connettore LC/MPO, attributi delle porte ottiche a seconda del modulo o del cavo in uso, conforme allo standard IEEE 802.3ba, modalità di lavoro full-duplex.
• Interfacce di gestione ETH: 2 porte, tipo combo, con l'interfaccia ottica GE della porta combo supportante FE SFP_eSFP
• Interfaccia della console: tipo di connettore RJ45, conforme allo standard RS232, modalità di lavoro è duplex universal asynchronous receiver/transmitter (UART), velocità di segnalazione da 9600 bit/s a 115200 bit/s, valore predefinito 9600 bit/s.

• Prestazioni



  • Processore: 1,2 GHz, quad-core.
  • Memoria DRAM4 GB.
  • Non Flash: 16 MB.
  • NAND Flash1 GB.

  Potenza



  • Tipo di fonte di alimentazione: AC/DC/High-Voltage DC.
  • Input di potenza CA: la gamma di tensione di ingresso nominale è da 100 V AC a 240 V AC, 50/60 Hz; la gamma di tensione di ingresso massima è da 90 V AC a 290 V AC, da 47 Hz a 63 Hz.
  • Input di corrente continua: la gamma di tensione nominale è da -48 V DC a -60 V DC; la gamma di tensione massima è da -38,4 V DC a -72 V DC.
  • Input di corrente continua ad alta tensione: tensione nominale di 240 V di alimentazione DC ad alta tensione è di 240 V DC, gamma di tensione massima da 188 V DC a 290 V DC; gamma di tensione nominale da 380 V di alimentazione DC ad alta tensione è da 240 V DC a 380 V DC,gamma di tensione massima da 188 V DC a 400 V DC.
  • Corrente di ingresso nominale: il modulo di alimentazione a 600 W AC e 240 V DC (serie PAC-600WB) ha una potenza di 8 A (100 V AC a 240 V AC) / 4 A (240 V DC); il modulo di alimentazione a 600 W DC ad alta tensione (serie PHD-600WA) ha una potenza di 4 A (240 V DC a 380 V DC);Modulo di alimentazione a corrente continua di 1200 W (serie PDC-1K2WA) di 38 A (da -48 V a -60 V).
  • Consumo di potenza del telaio: il consumo massimo di energia è di 346 W, il consumo tipico di energia è di 219 W (100% di throughput, cavi Ethernet da 3 m su 48 porte e cavi QSFP+ su 6 porte, doppi moduli di potenza).
  • Dissipazione del calore del telaio: la dissipazione termica massima è di 1181 Btu/h, la dissipazione termica tipica è di 747 Btu/h (100% di throughput, cavi Ethernet da 3 m su 48 porte e cavi QSFP+ su 6 porte, doppi moduli di potenza).

  Ambiente



  • Temperatura di funzionamento: da 0 °C a 40 °C (32 °F a 104 °F) ad un'altitudine di 0 ∼ 1800 m (0 ∼ 5906 ft).
  • Temperatura di conservazione: da -40 °C a +70 °C (da -40 °F a +158 °F).
  • Umidità relativa: da 5% a 95%, non condensante.
  • Altezza: < 5000 m (16404 ft.).
  • Noise: < 53 dBA (flusso d'aria da parte o da parte, a 27 °C).

  Meccanica



  • Dimensioni: non specificato nei dati forniti.
  • Peso: non specificato nei dati forniti.

  Altri



  • Protezione da sovratensioni: le porte elettriche Ethernet hanno 2 kV in modalità comune; il modulo di alimentazione ha 4 kV in modalità comune e 2,5 kV in modalità differenziale per AC, e 4 kV in modalità comune e 2 kV in modalità differenziale per DC.
  • Flusso d'aria: da davanti a dietro o da dietro a davanti, a seconda dei moduli ventilatori e dei moduli di potenza1.
  • Affidabilità e disponibilità: il backup del modulo di alimentazione è 1+1 backup, il backup del modulo del ventilatore è 1+1 backup (Nota: un telaio CE6800 utilizza due moduli di ventilatori, con ciascun modulo di ventilatore contenente due ventilatori.I quattro ventilatori nel telaio funzionano in modalità di riserva 3 + 1).
  • Swap a caldo: Tutti i moduli di alimentazione e i moduli dei ventilatori supportano lo scambio a caldo.
  • Tempo medio tra fallimenti (MTBF)- 54 anni.48.
  • Tempo medio di riparazione (MTTR): 1.81.
